Linde Gas – Retrofit S5-135U / S7-400

Les plus ATRIUM

  • Connaissance des logiciels SIEMENS
  • Adaptation aux standards de programmation client
  • Déplacement à l’international

linde

Descriptif

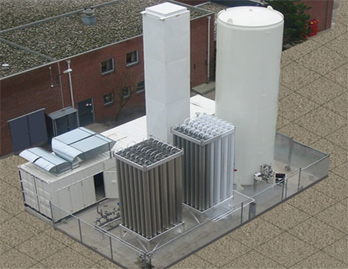

Rétrofit S5 135U / S7-400, d’un ensemble de Production Azote Linde comprenant plusieurs unités

  • Système eau refroidissement
  • Compresseur d’air
  • Tamis moléculaire
  • Enceinte froide N1000
  • Unité huile turbine
  • Compresseur de produit aval.

Analyse programme

Etude de chaque fonction existante S5 pour déterminer le besoin de migrer, de supprimer ou de réécrire,  S7 offrant des possibilités différentes.

Particularités

Conservation de la structure d’interface avec les échanges client.

Spécificités

Suivant les cas de marche de l’installation de nombreux calculs impactent directement les  régulations. Les calculs S5 effectués en adressage indirect, ont demandé une compréhension ligne par ligne avant d’être retranscrit en S7.
L’incompatibilité, entre le S5_R64 et les blocs PID S7, a imposé la refonte complète des 26 régulations à partir des schémas PID.

Matériel mis en oeuvre

  • 1 réseau Profibus E/S décentralisées IM153
  • 1 réseau Ethernet superviseur client IFix
  • 1 – CPU 414-3 PN/DP
  • 2 – DI 32x DC 24V
  • 2 – DO 32x DC 24V
  • 2 – AI 16x 13 bits
  • 3 – AI 8x 14 bits
  • 4 – AO 8x 13 bits
  • 1 – IM153
  • 2 – DI 16x DC 24V
  • 1 – DO 8x DC 24V

Bénéfices & Gains clients

Automatisme – régulation
