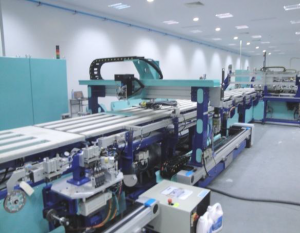

INDUSTRIES – Réalisation d’une ligne d’assemblage de panneaux photovoltaïque

ligne-dassemblage-panneaux-photovoltaique

Les plus ATRIUM :

• Maîtrise et intégration sur l’ensemble de la solution.
• Standardisation pour une fabrication en série.

Descriptif

Projet clé en main en Electricité et Automatisme d’un nouveau process «NICE» d’assemblage de panneaux photovoltaïques Réalisation des études Electriques, Automatismes ainsi que des armoires.
Réalisation du chantier électrique, mise en service et optimisation de la ligne

Difficultés

Multitude de matériels mis en œuvre :
Axes, imprimantes, laser, CPU-T,
Réseaux inter-automate.

Solutions

Développement d’un standard complet
API + IHM.
Les 2 sont programmés en objet.
Développement d’un standard de positionnement des axes numériques sur Sinamics avec apprentissage de positions.
Développement d’un standard
CPU-T avec calcul «CAMES»
Programmation  S7 – GRAPH + LADDER pour un dépannage simple par la maintenance.

Avantages

Mise en service rapide de la ligne
après livraison.
Une standardisation simple et efficace.
Accompagnement à l’internationale.

Matériel mis en oeuvre

• 3 API Siemens S7-300 (CPU)
• 1 API Siemens S7-300 Technologique (CPU 317T)
• 4 IHM Siemens Mobile Panel 277
• 2 robots FANUC 5 Axes avec vision FANUC
• 6 variateurs Micro-master ( réseau PROFIBUS)
• 36 Axes numériques sur variateur Sinamics CU320 (Réseau PROFIBUS)
• Presse numérique«KISLER»
• Système soudure «SOUDAX»
• Système de dépose «BATI»
• Réseau x PROFIBUS (Env: 1000 E/S)

Bénéfices & Gains clients : Proximité et mobilité à l’international
