COMAU/ FORD – Ligne de ferrage de portes de voiture

Les plus ATRIUM

  • Connaissance des logiciels Rockwell
  • Adaptation aux standards de programmation client
  • Déplacement à l’international

comau

Descriptif

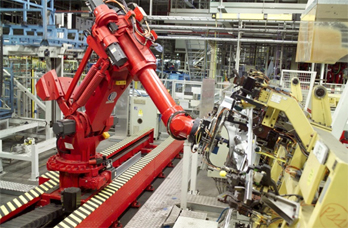

Assistance technique (Analyse fonctionnelle, Réalisation des programmes API et afficheurs, Mise en service sur site) d’une ligne de ferrage de portes de voiture comprenant plusieurs ilots robotisés.

  • Automate pour la gestion des robots, des appareils auxiliaires, des  outillages, du suivi de pièces …
  • Plusieurs afficheurs tactiles autour des ilots pour la gestion, le paramétrage des cycles, les mouvements manuels

Difficultés

  • Suivi de pièces via l’automate
  • Gestion des robots et des appareils auxiliaires (pince de soudage, graveur, emboutisseuse …)
  • Adaptation aux standards Ford

Solutions

Développement des programmes sous Rockwell RSLogix5000 en langage LADDER pour une facilité de dépannage par la maintenance.

Développement des afficheurs tactiles sous Factory Talk View en  plusieurs langues pour la visualisation et le paramétrage rapide des cycles, du suivi de pièces, du mode manuel.

Avantages

Accompagnement du client (réunions avant projet, validation de l’analyse fonctionnelle)
Mise en service à l’étranger.

Matériel mis en oeuvre

  • Automates Rockwell 1756 ControlLogix Control System
  • Ecrans Rockwell 2711P PanelView Plus 1500
  • Ordinateur 650R Non-Display Computers
  • Robots Comau
  • Ilots pneumatique Festo
  • Réseau Profibus et Profinet
  • Caméras sécurités et barrières immatérielles Pilz
  • Pinces de soudureGraveurs Merkator
  • Outillage

Bénéfices & Gains clients

Gain de temps de mise en service
Mobilité à l’international
